Wybór systemu montażowego do paneli fotowoltaicznych to decyzja równie ważna jak wybór samych paneli czy falownika. System montażowy zapewnia stabilność całej instalacji, chroni ją przed warunkami atmosferycznymi i wpływa na bezpieczeństwo użytkowania. Niewłaściwie dobrany system może prowadzić do uszkodzeń paneli, obniżenia efektywności produkcji energii, a nawet zagrożenia konstrukcji budynku.

Wybór odpowiedniego systemu montażowego zależy przede wszystkim od typu pokrycia dachowego, nośności konstrukcji oraz miejsca instalacji. Instalacja na dachu skośnym wymaga innych rozwiązań niż dach płaski czy grunt. Musisz również uwzględnić warunki techniczne swojej nieruchomości i lokalne przepisy budowlane.

W tym artykule poznasz kluczowe czynniki wpływające na dobór systemu montażowego i porównasz dostępne rozwiązania. Dowiesz się, na co zwrócić uwagę przed zakupem i jakie pytania zadać instalatorowi, aby podjąć świadomą decyzję.

Czynniki wpływające na dobór systemu montażowego

Wybór systemu montażowego zależy od typu dachu, lokalnych warunków pogodowych oraz przepisów technicznych. Te trzy aspekty bezpośrednio wpływają na bezpieczeństwo i wydajność Twojej instalacji fotowoltaicznej.

Rodzaje dachów i podłoża

Typ dachu określa, jaki system montażowy możesz zastosować. Dachy skośne wymagają innego podejścia niż płaskie konstrukcje.

Na dachach skośnych z pokryciem dachówkowym musisz zastosować haki montażowe dostosowane do rodzaju dachówki. Blachodachówka wymaga specjalnych uchwytów, które wkręcasz bezpośrednio w krokwie. Dachy z gontem potrzebują wzmocnionej konstrukcji ze względu na delikatną strukturę pokrycia.

Dachy płaskie pozwalają na montaż balastowy bez przewiertów. System balastowy wykorzystuje ciężar obciążników do stabilizacji paneli. Musisz jednak sprawdzić nośność dachu, bo obciążenie może wynosić 20-40 kg na metr kwadratowy.

Rodzaje podłoży i wymagane systemy:

• Grunt - konstrukcje aluminiowe lub stalowe wkopane w fundament
• Blacha trapezowa - klamry montażowe bez przewiertów
• Papa - systemy balastowe z dodatkowymi zabezpieczeniami
• Beton - mocowanie chemiczne lub mechaniczne

Warunki klimatyczne i środowiskowe

Twoja lokalizacja geograficzna wpływa na dobór wytrzymałości systemu montażowego. Strefy wiatrowe i obciążenia śniegowe określają minimalne parametry konstrukcji.

W strefie podgórskiej musisz liczyć się z obciążeniem śniegiem do 250 kg/m². System montażowy powinien wytrzymać takie obciążenie z odpowiednim zapasem bezpieczeństwa. Nad morzem silne wiatry osiągają prędkość powyżej 100 km/h, dlatego konstrukcja wymaga dodatkowych punktów mocowania.

Temperatura również ma znaczenie. Aluminium znosi zakres od -40°C do +80°C bez utraty właściwości. Stal ocynkowana lepiej sprawdza się w wilgotnych regionach dzięki ochronie przed korozją.

Parametry do sprawdzenia:

• Strefa obciążenia śniegiem (I-V)
• Strefa wiatrowa (I-III)
• Wilgotność powietrza i zasolenie
• Amplituda temperatur rocznych

Wymagania techniczne i normy bezpieczeństwa

System montażowy musi spełniać polskie normy budowlane i elektryczne. Instalacja bez odpowiednich certyfikatów może być nielegalna.

Konstrukcja nośna wymaga dokumentacji technicznej potwierdzającej wytrzymałość. Każdy element systemu powinien posiadać deklarację zgodności z normami PN-EN. Kąt nachylenia paneli musi wynikać z obliczeń statycznych uwzględniających lokalny kodeks budowlany.

Twój system montażowy potrzebuje uziemienia zgodnego z przepisami przeciwpożarowymi. Odległość między panelami a krawędzią dachu nie może być mniejsza niż 50 cm dla zapewnienia dostępu serwisowego. Minimalna odległość między rzędami paneli wynosi zazwyczaj 30-50 cm.

Przed instalacją potrzebujesz pozwolenia budowlanego lub zgłoszenia w urzędzie gminy. Sprawdź także wymagania dotyczące ochrony przeciwpożarowej dla Twojego typu budynku.

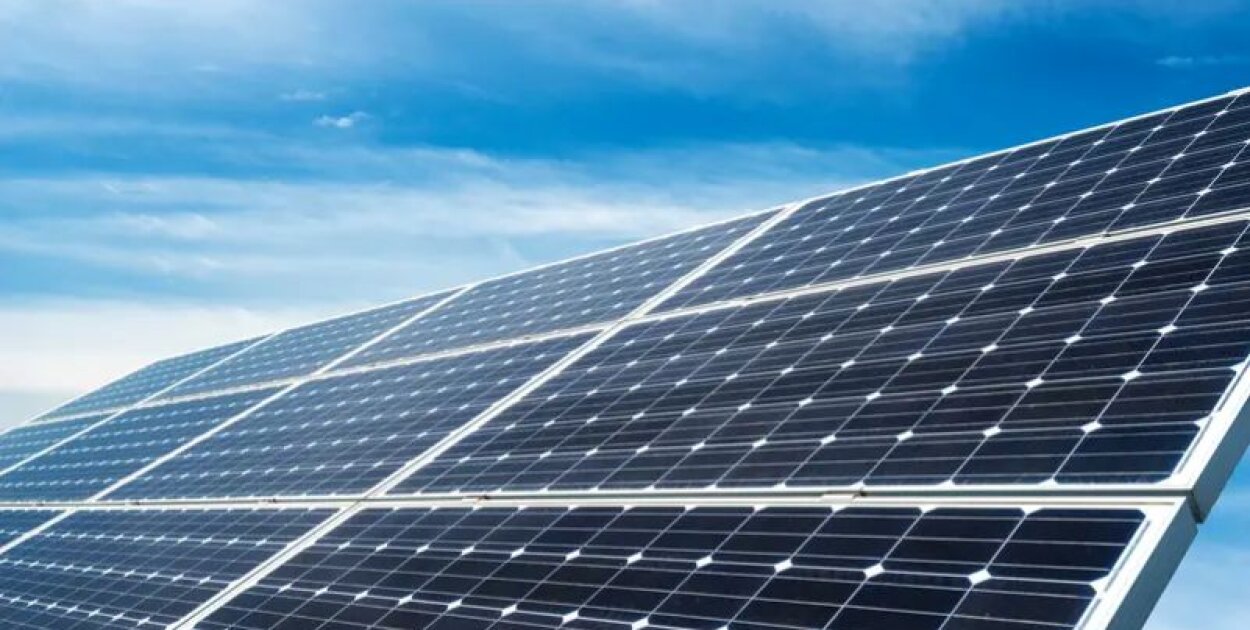

Przegląd rozwiązań montażowych dla paneli fotowoltaicznych

Wybór odpowiedniego systemu montażowego zależy od typu powierzchni, na której planujesz instalację. Każde rozwiązanie ma swoje specyficzne wymagania techniczne i komponenty dostosowane do konkretnych warunków.

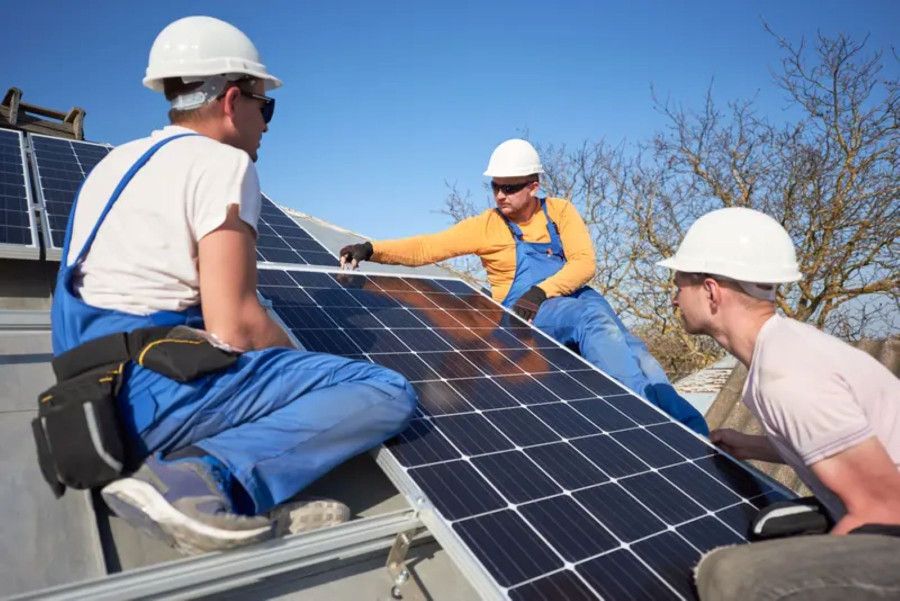

Systemy mocowania na dachy skośne

Na dachach skośnych wykorzystujesz system hakowy, który jest najbardziej popularnym rozwiązaniem. Haki montażowe przymocowujesz do krokwi lub konstrukcji dachowej, a następnie instalujesz na nich szyny aluminiowe.

Typ pokrycia dachowego określa rodzaj haków, których będziesz potrzebować. Do dachówki ceramicznej stosujesz inne haki niż do blachodachówki czy łupka.

System składa się z kilku podstawowych elementów:

• Haki dachowe - mocowane do konstrukcji pod pokryciem
• Szyny montażowe - aluminiowe profile nośne
• Zaciski panelowe - łączą panele z szynami
• Śruby i uszczelki - zabezpieczają całą konstrukcję

Kąt nachylenia dachu wpływa na efektywność energetyczną instalacji. Optymalny kąt dla Polski wynosi 30-40 stopni. Nie musisz jednak rezygnować z instalacji, jeśli Twój dach ma inną nachylenie - systemy montażowe są dostosowane do zakresów od 15 do 60 stopni.

Systemy montażowe do dachów płaskich

Na dachach płaskich stosujesz dwa główne typy systemów: balastowe i kotwione. System balastowy nie wymaga przebijania hydroizolacji, co stanowi jego największą zaletę.

W systemie balastowym konstrukcję obciążasz betonowymi lub metalowymi obciążnikami. Ich waga utrzymuje całą instalację w miejscu. Ten wariant wybierasz, gdy chcesz zachować szczelność dachu.

System kotwiony przymocowujesz bezpośrednio do konstrukcji dachowej przez hydroizolację. Wymaga to odpowiedniego uszczelnienia punktów mocowania. Ta metoda zapewnia większą stabilność przy silniejszych wiatrach.

Panele na dachach płaskich zazwyczaj ustawiasz pod kątem 10-15 stopni. Mniejszy kąt niż optymalny kompensuje się łatwiejszym i tańszym montażem oraz większą liczbą paneli na dostępnej powierzchni.

Instalacje naziemne

Systemy naziemne instalujesz na gruncie, kiedy dach nie nadaje się do montażu lub chcesz umieścić panele w optymalnym miejscu na posesji. Konstrukcja wymaga fundamentów betonowych lub wbijanych w ziemię.

Podstawowe typy fundamentów to:

• Fundamenty punktowe - betonowe bloki pod każdym słupem
• Śruby stalowe - wkręcane głęboko w grunt
• Rama betonowa - ciągły fundament pod całą konstrukcją

Możesz precyzyjnie ustawić kąt nachylenia i azymut paneli, co daje najlepszą wydajność przez cały rok. Zwykle wybierasz kąt 30-35 stopni i orientację południową.

System naziemny zajmuje więcej przestrzeni niż powierzchnia samych paneli. Musisz zachować odstępy między rzędami, aby uniknąć zacienienia. Typowo potrzebujesz około 15-20 m² gruntu na każdy kW mocy zainstalowanej.

Innowacyjne technologie i nowości rynkowe

Trackery słoneczne automatycznie zmieniają położenie paneli zgodnie z ruchem słońca. Zwiększają produkcję energii o 20-40% w porównaniu do stałych instalacji. Sprawdzają się głównie w instalacjach komercyjnych ze względu na wyższe koszty początkowe.

Integracja dachowa (BIPV) zastępuje tradycyjne pokrycie dachowe modułami fotowoltaicznymi. Panele pełnią podwójną funkcję - generują energię i chronią budynek przed warunkami atmosferycznymi.

Systemy prefabrykowane dostarczasz jako kompletne zestawy z wszystkimi komponentami. Przyspieszają montaż i minimalizują ryzyko błędów doboru elementów. Producenci dopasowują je do konkretnych typów dachów i paneli.

Mikroinwertery montowane pod każdym panelem zastępują centralny falownik. Optymalizują pracę każdego modułu osobno, co poprawia wydajność całego systemu szczególnie przy częściowym zacienieniu.

Artykuł powstał przy współpracy z ekspertami Mafot. Mafot to dział firmy Stalmut zajmujący się importem oraz hurtową sprzedażą mocowań fotowoltaicznych - sprawdź ofertę dostępną na mafot.pl.
